Caillebotis électroforgé pour marche d'escalier

Les marches d’escalier électroforgées JK Technic sont fabriquées avec nez antidérapant perforé et joues latérales avec perçages standard ou autres perçages sur demande. Aussi bien utilisées dans les domaines industriels par leur maille de sécurité et leur crantage simple (sur demande), les marches d’escalier JK Technic s’adaptent à tous vos projets.

Elles peuvent être utilisées pour escalier droit, en marche balancée ou encore pour escaliers hélicoïdaux.

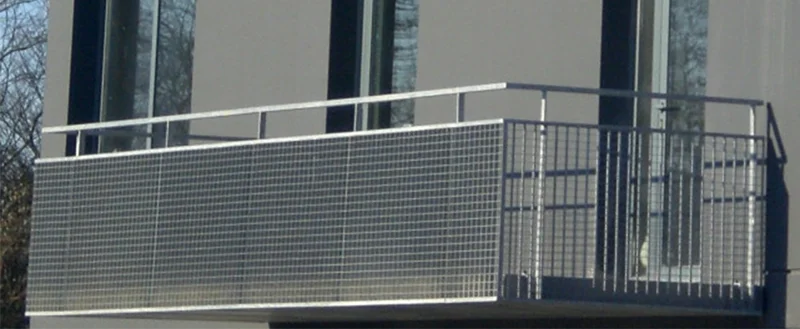

réalisation d'un garde corps avec remplissage en caillebotis électroforgé sur balcon



Avantages

Entraxe de perçages

Suivant le cahier des charges, il est proposé un large éventail d'entraxes de fixation pouvant s'adapter à n'importe quels types de configurations (autres perçages et entraxes possibles.)

Largeur
de marche
en mm

de
150
à
159

de
160
à
169

de
170
à
179

de
180
à
189

de
190
à
199

de
200
à
249

de
250
à
279

de
280
à
309

de
310
à
339

de
340
à
369

Dimensions
en mm

70

80

90

100

110

120

150

180

210

240

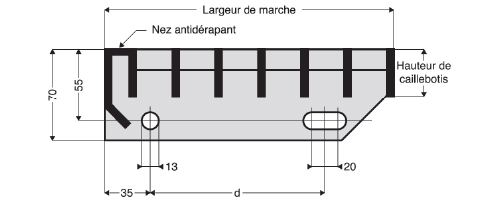

schéma entraxe de perçage pour marche en caillebotis

Traitements de surface possibles :

  • Acier brut
  • Acier thermolaqué
  • Acier galvanisé

Fabrication sur-mesure

JK Technic vous propose des marches sur-mesure suivant vos besoins (plan de calepinage, gabarit…). Notre bureau d’études sera à l’écoute pour traiter vos demandes techniques ainsi que vos plans de calepinage et pourra vous conseiller jusqu’à la réalisation de vos commandes.

Caractéristiques

Mailles

Les entraxes de maille sont définis en fonction des normes et des charges à respecter :

  • Mailles standard : 30x30, 30x40, etc.
  • Mailles de sécurité standard : 19x19, 19x40, 30x19, etc.
  • Maille EDF : 30x27.
  • Autres possibilités sur demande.

Barreaux porteurs

  • Hauteur standard : de 25 à 60 mm.
  • Épaisseur standard : de 2 à 5 mm.
  • Autres possibilités sur demande.

Barres transversales

  • Carré torsadé : de 4 à 6 mm.
  • Possibilité de rond lisse sur demande.

Dimensions

  • Longueur maximale des barres porteuses : 6100 mm.
  • Longueur maximale des carrés torsadés : 1000 mm ou plus sur demande.

Matières

  • Acier S235JR suivant les normes EN 10025.

Traitements de surface

  • Galvanisation suivant les normes EN ISO 1461.
  • Laquage suivant RAL standard.
  • Peinture bitumineuse.
  • Autres possibilités sur demande.

Finitions

  • Possibilité de crantage des barres porteuses.

Produits finis

  • Possibilité de fabrication sur-mesure en suivant les dimensions indiquées par le client ou sur plans établis par notre bureau d'études.
  • Nappes, ½ nappes, panneaux et marches d'escalier bruts ou galvanisés disponibles en stock, aisément transformables sur site.

Assemblage

Le caillebotis électroforgé est obtenu par électrosoudure des barres insérantes, généralement en carré torsadé (ou en rond lisse), dans les barres porteuses. Son encadrement est ensuite réalisé avec un profil « plat » et l’ensemble peut être galvanisé à chaud suivant les normes EN ISO 1461 en vigueur. Pour une surface antidérapante optimale, il est possible de réaliser le caillebotis électroforgé en version crantée, uniquement sur les barres porteuses. Il est en général fabriqué à partir d’acier S235JR selon les normes EN 10025 permettant une production de qualité constante. Tolérances de fabrication suivant la norme RAL-GZ 638.



Étape 1 :

Mise en place BP et BI

schéma assemblage caillebotis électroforgé étape 1

Étape 2 :

Electrosoudure

schéma assemblage caillebotis électroforgé étape 2
