Escaliers hélicoïdaux

Nous proposons une gamme de six modèles d’escaliers hélicoïdaux standard. Leur conception est étudiée pour des utilisations industrielles, tertiaires et publiques. Préfabriqués pour une installation rapide, ils s’adaptent facilement à toutes les structures et à tous types d’environnement.

Produits

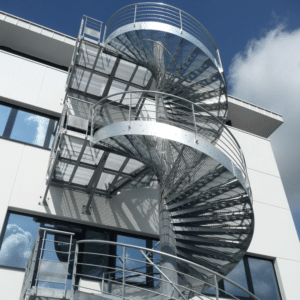

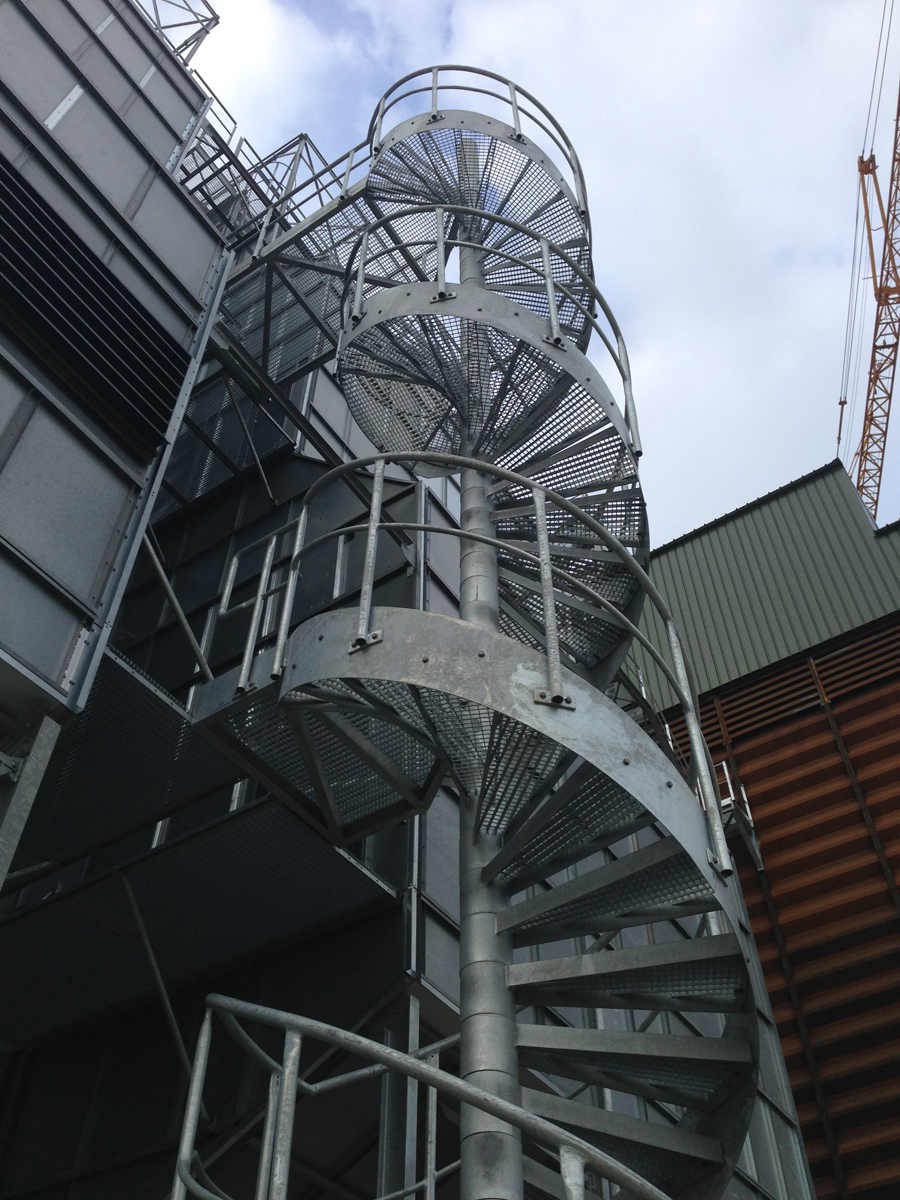

réalisation d-escalier hélicoïdal jk Indus pour accès étage

Installés dans les habitats à caractère moderne, les escaliers hélicoïdaux optimisent les espaces de manière esthétique. Grâce à notre longue expérience, nous continuons le développement d’escaliers aux avantages sans cesse renouvelés. Nous vous garantissons :

  • une fabrication  dans les meilleurs délais

  • un montage simple et rapide

  • une fabrication sur-mesure optimisée en fonction de vos installations

Pour une sécurité optimale, nous équipons nos escaliers hélicoïdaux  de rampes rigides à barreaudage vertical ou horizontal.

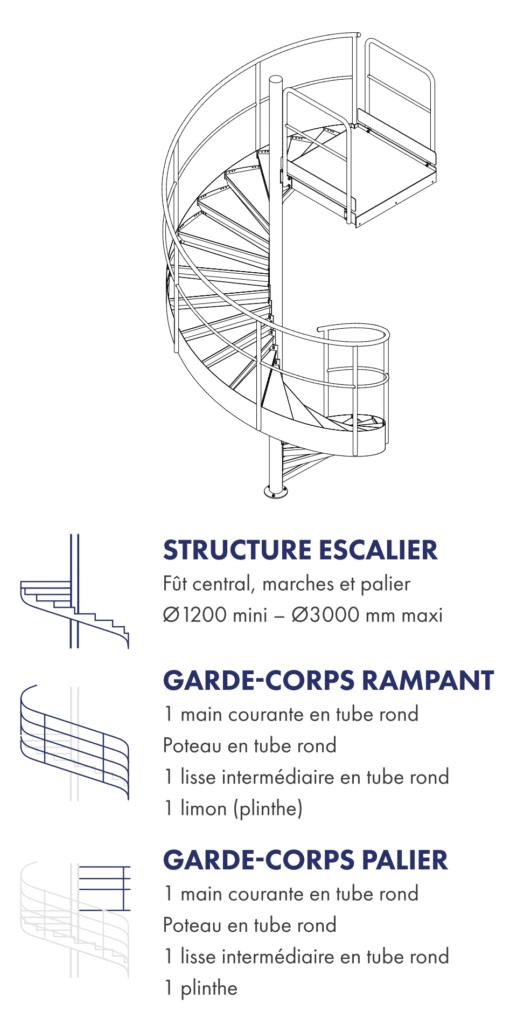

JK INDUS

schéma explicatif escaliers hélicoïdaux jk indus

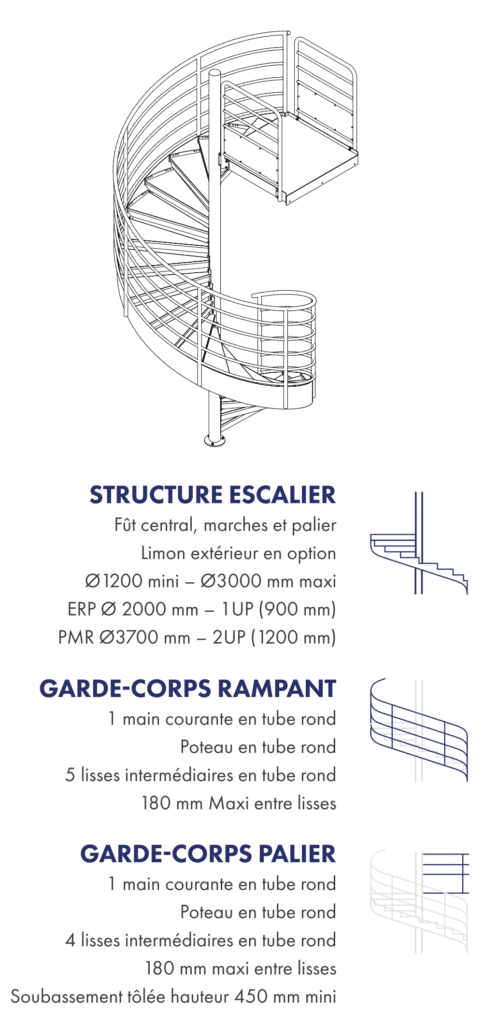

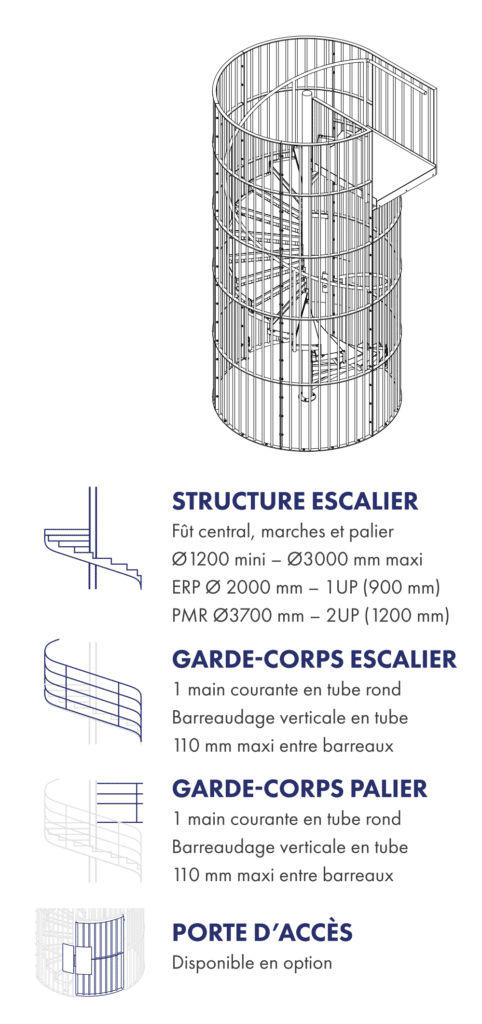

JK PROTECT

schéma explicatif escaliers hélicoïdaux stair s

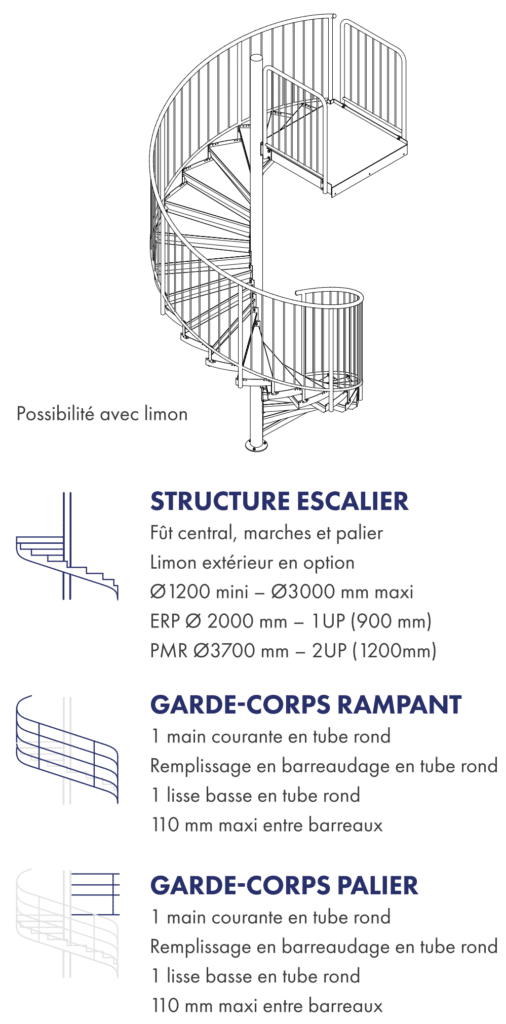

JK BARO

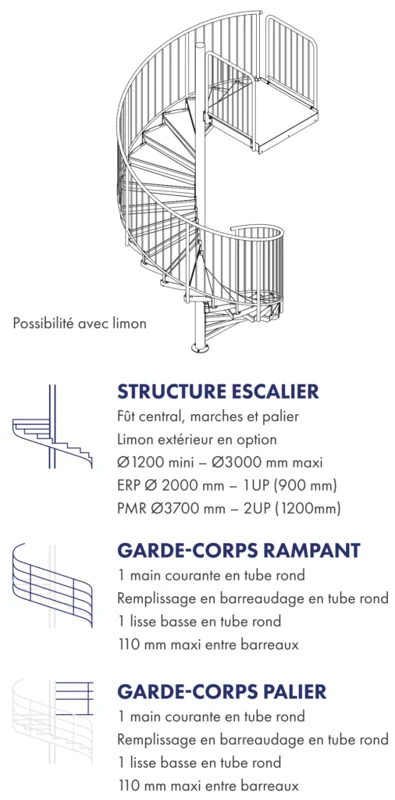

schéma explicatif escaliers hélicoïdaux jk baro

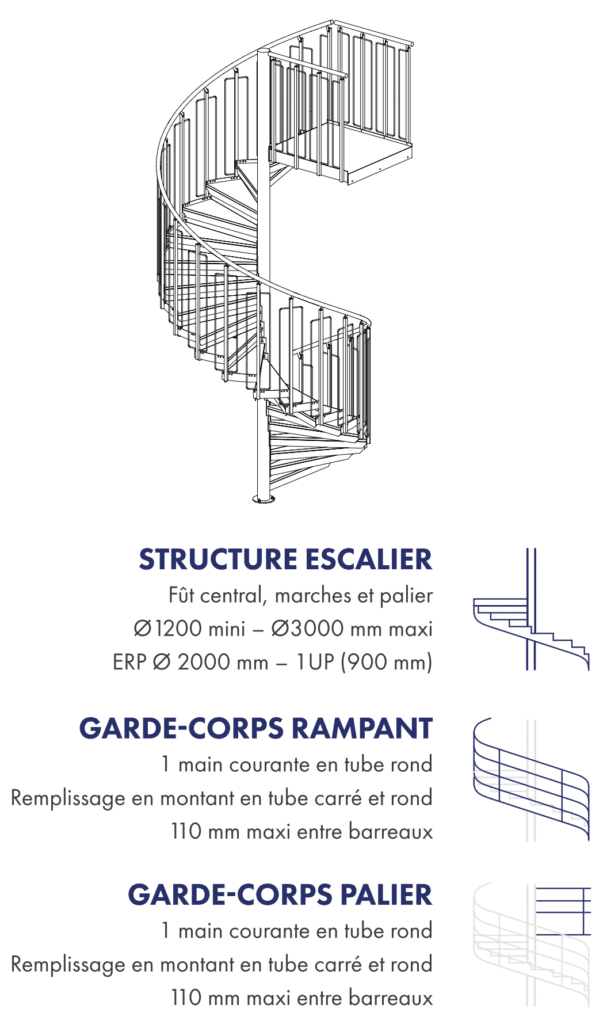

JK STAIR S

schéma explicatif escaliers hélicoïdaux stair s


JK LINÉA

schéma explicatif escaliers hélicoïdaux jk linéa

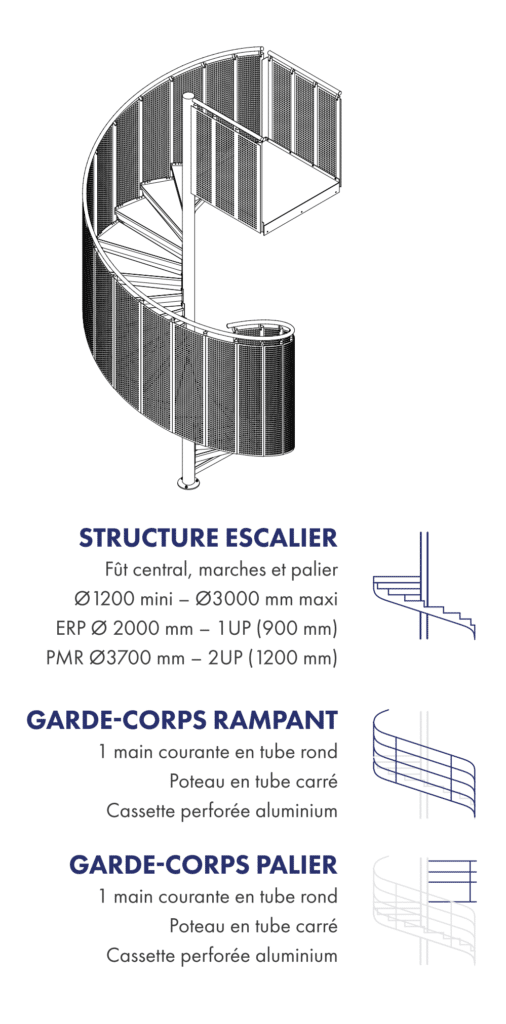

JK GRAFIC

schéma explicatif escaliers hélicoïdaux grafic


Caractéristiques Techniques



Les escaliers hélicoïdaux JK Technic se composent de marches à platine, fabriquées en caillebotis électroforgé ou en tôle pleine (voir les différentes possibilités). La maille, de même que la hauteur des barreaux porteurs se définissent selon la largeur effective de la marche et de la charge à reprendre.

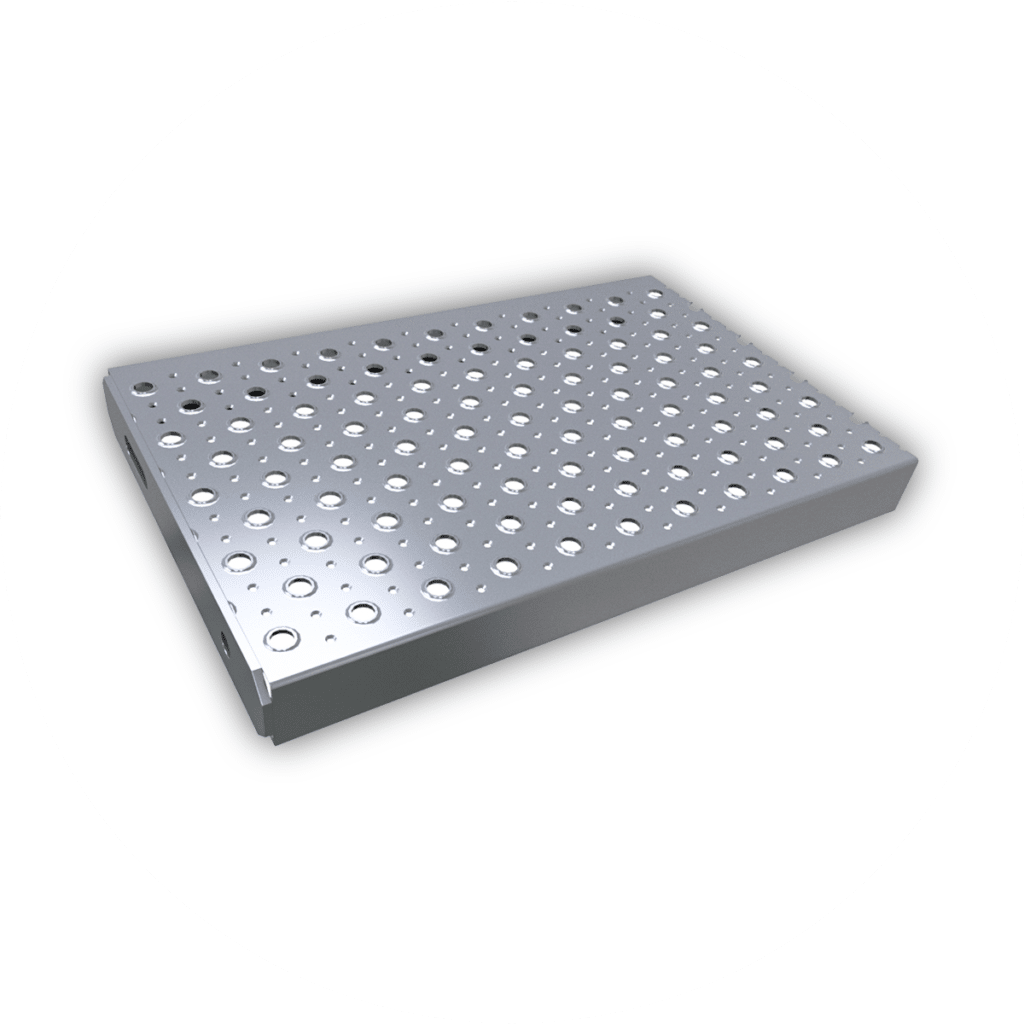

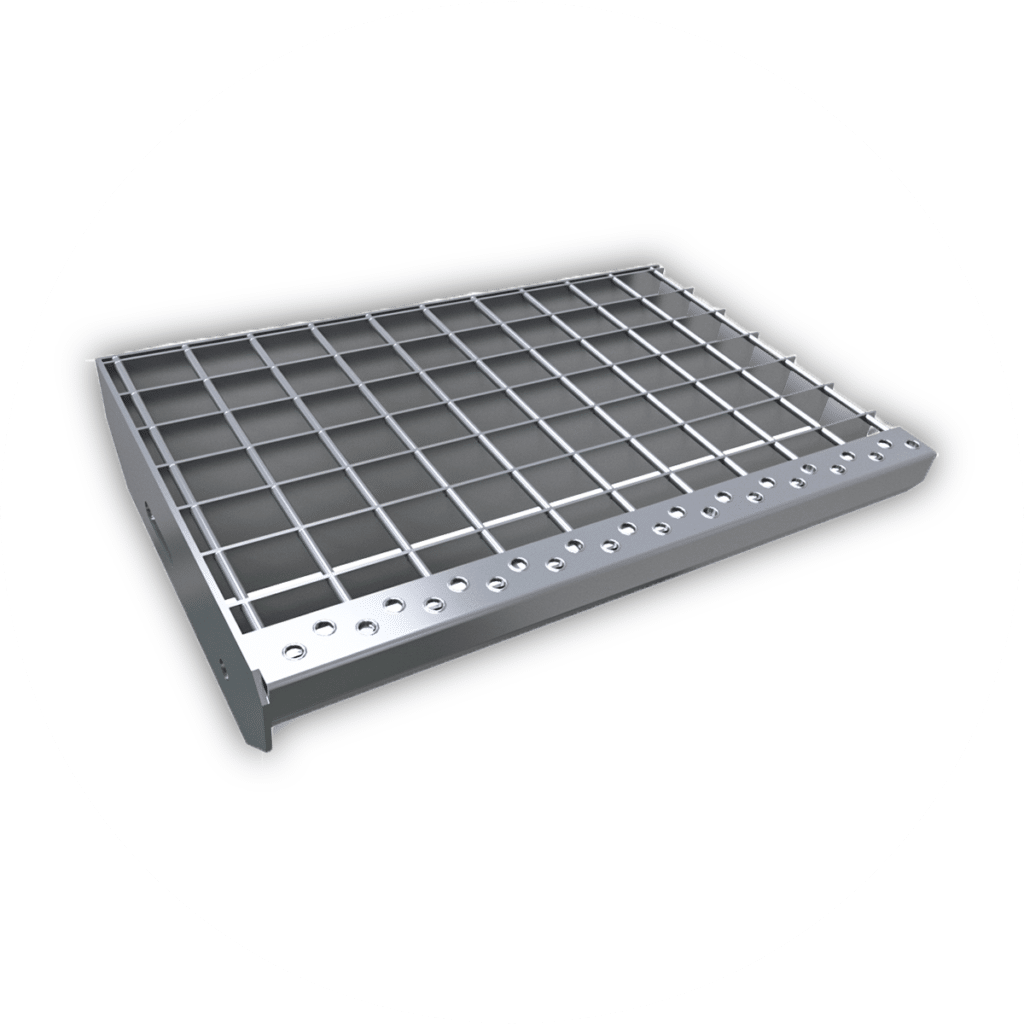

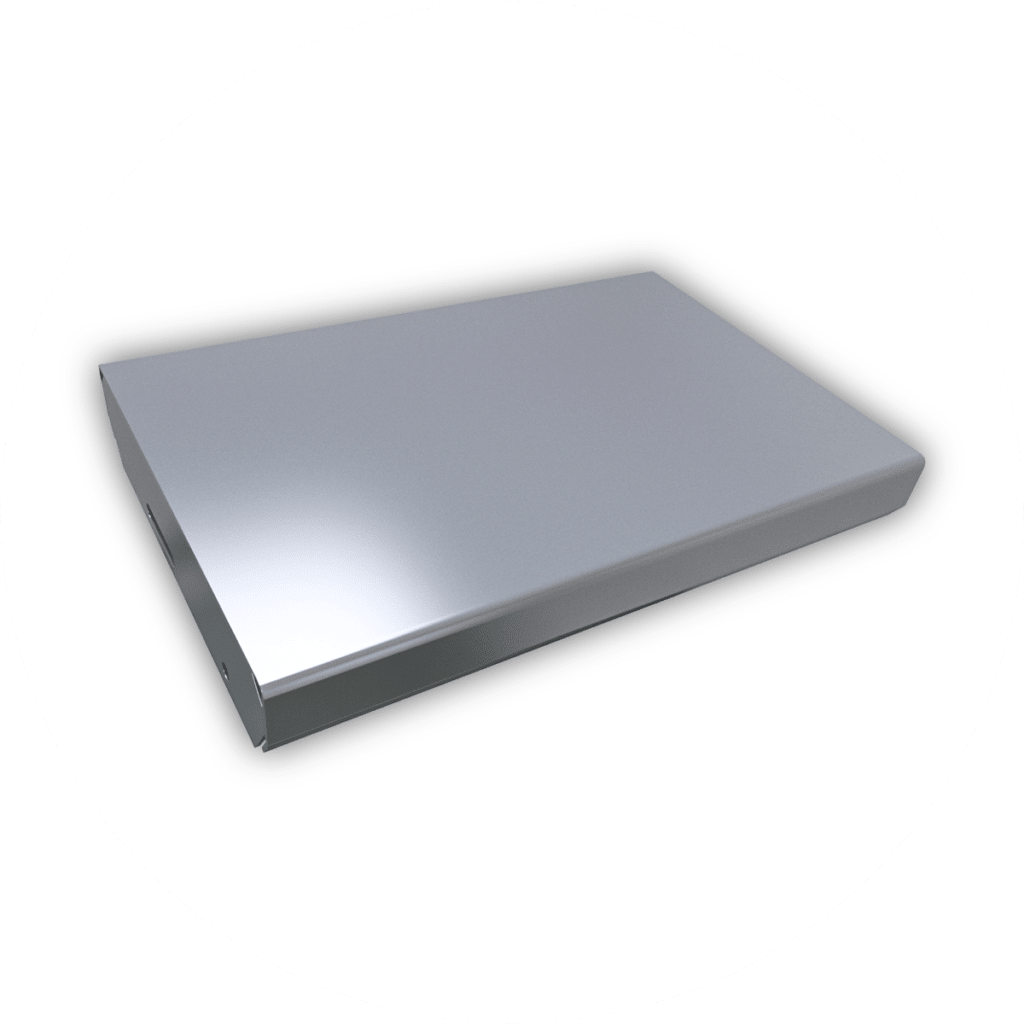

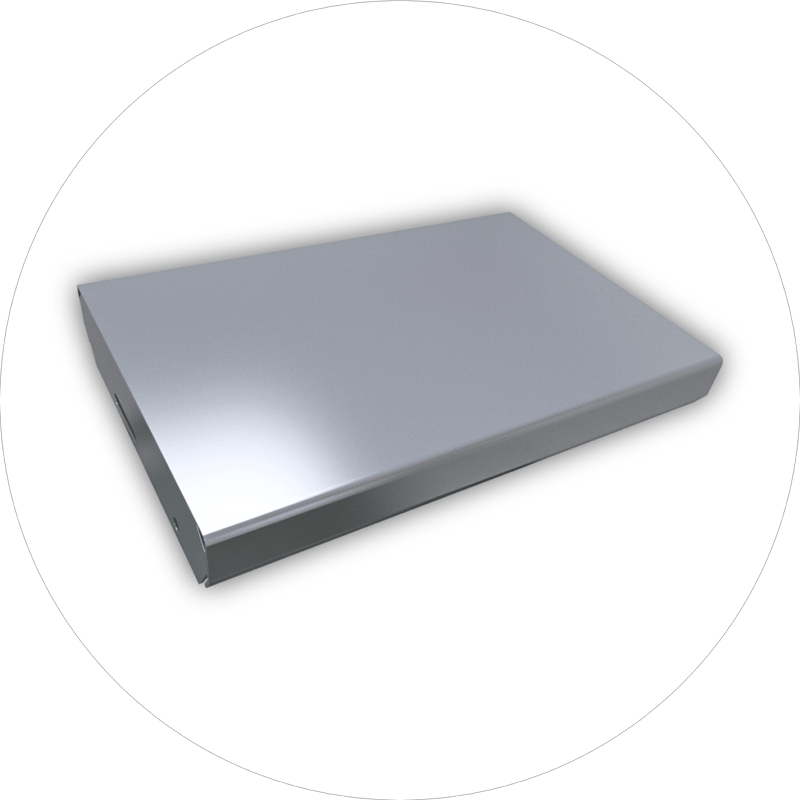

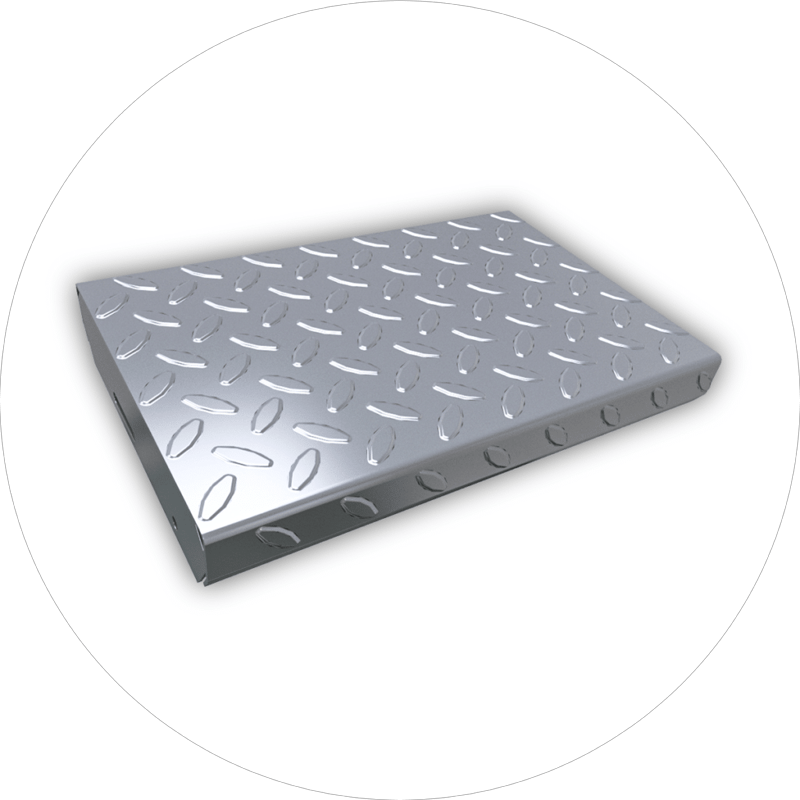

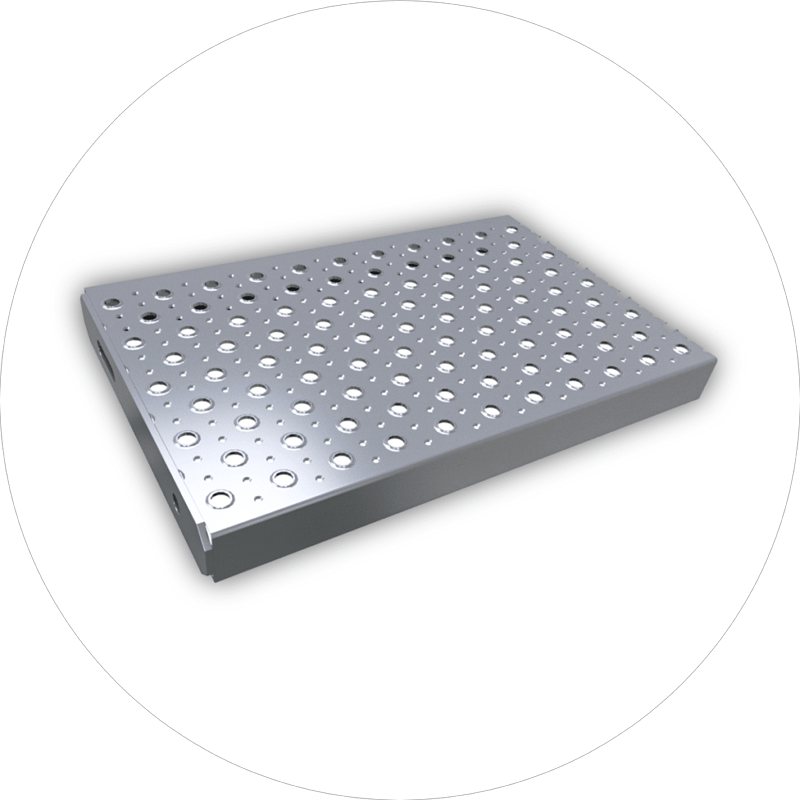

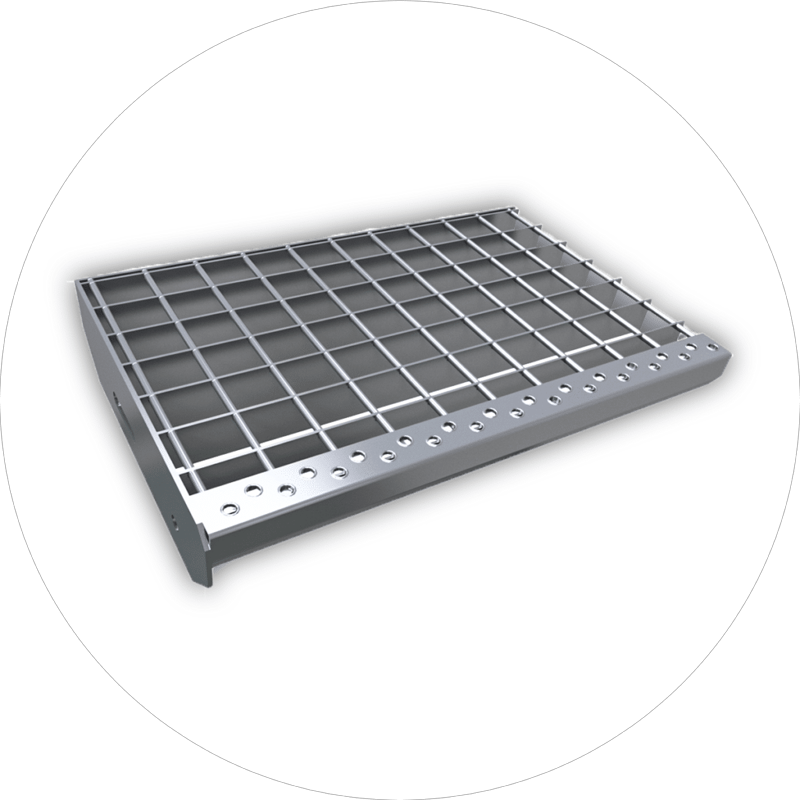

TYPES DE MARCHES DISPONIBLES











Concernant les marches électroforgées, un crantage des barres porteuses est disponible.





OPTIONS POUR ESCALIERS HELICOIDAUX






illustration pour escaliers hélicoïdaux caractéristiques limon extérieur

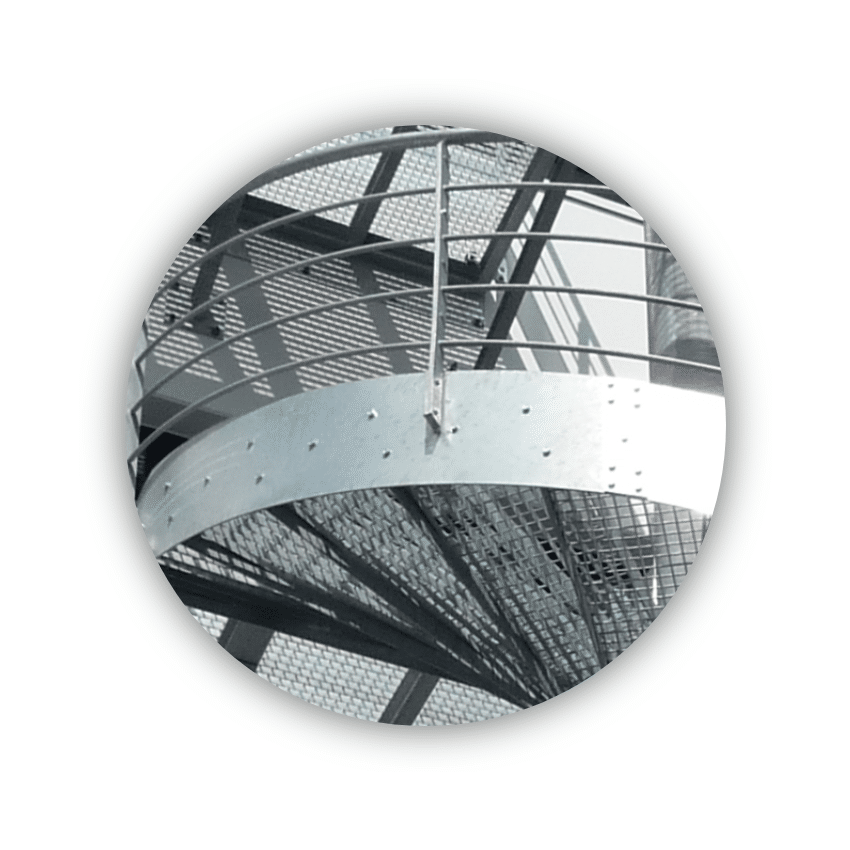

Limon extérieur sur hélicoidal

illustration pour escaliers hélicoïdaux caractéristiques nez antidérapant

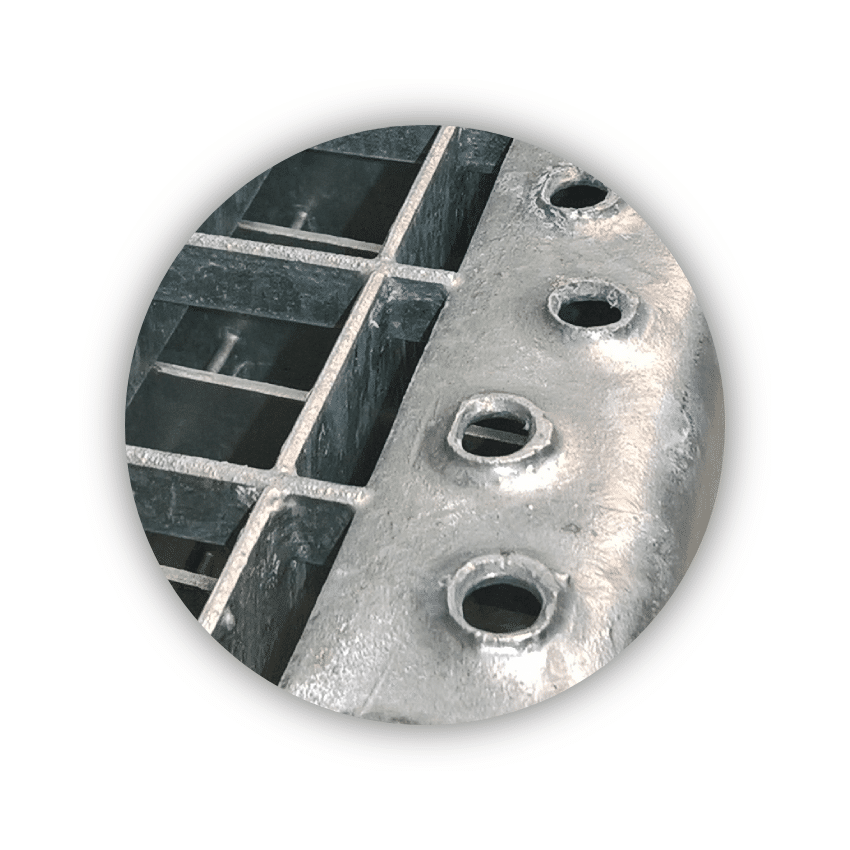

Nez de marche antidérapant

illustration pour escaliers hélicoïdaux caractéristiques main courante

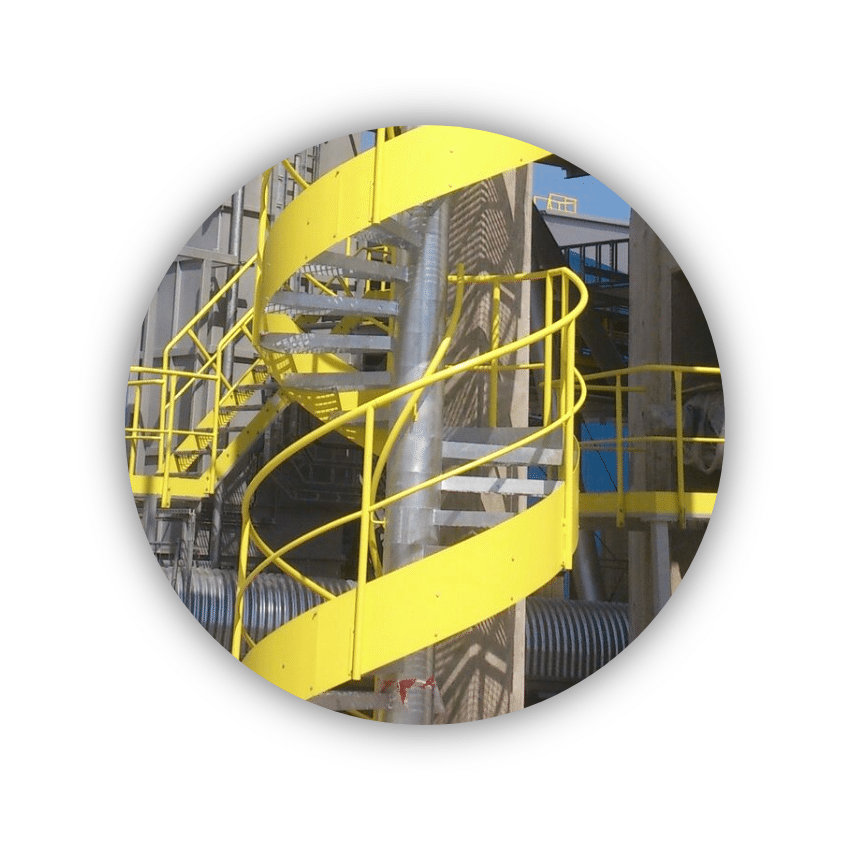

Main courante intérieure sur fût hélicoidal

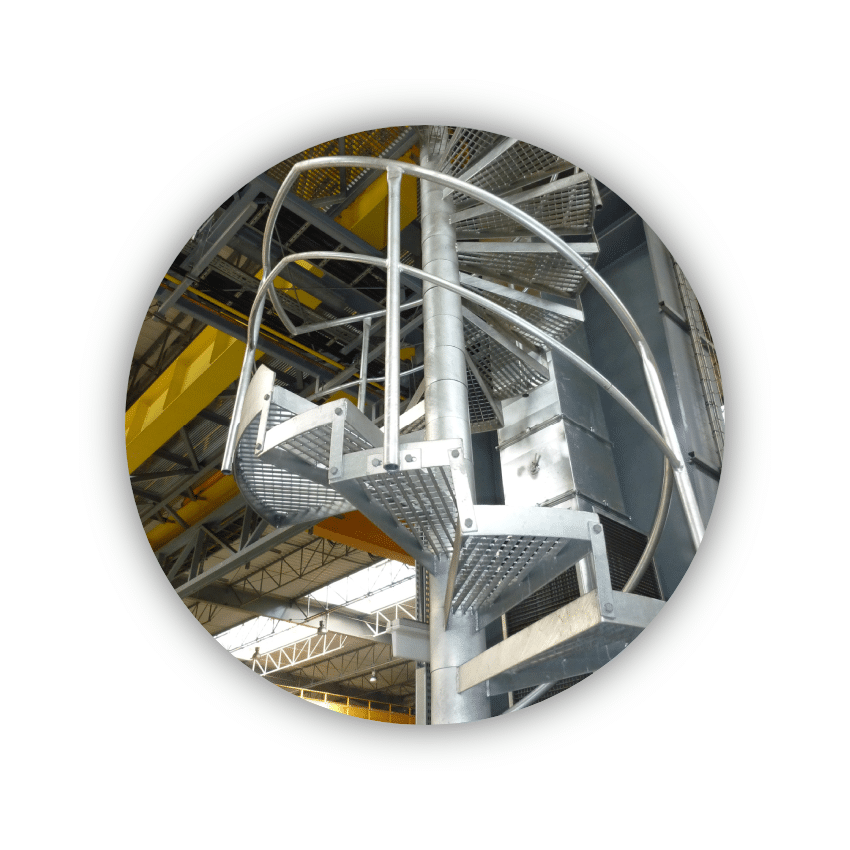

illustration pour escaliers hélicoïdaux caractéristiques adaptation chantier

Adaptation spécifique pour chanter








MATERIAUX ET TRAITEMENTS
  • Acier brut ou galvanisé
  • Acier galvanisé et thermolaqué
MATERIAUX ET TRAITEMENTS
  • EN 1090-2 EXC2 (fabrication)
  • NF P01-012 garde-corps (dimensions)
  • NF P01-013 garde-corps (résistance)
  • NF P06-001 garde-corps (résistance)
  • EN ISO 14122-3 (moyen accès machine)
  • NF E 85-015 (escalier et garde-corps industriel)
  • ERP & PMR suivant circulaire DGUHC 2007-53

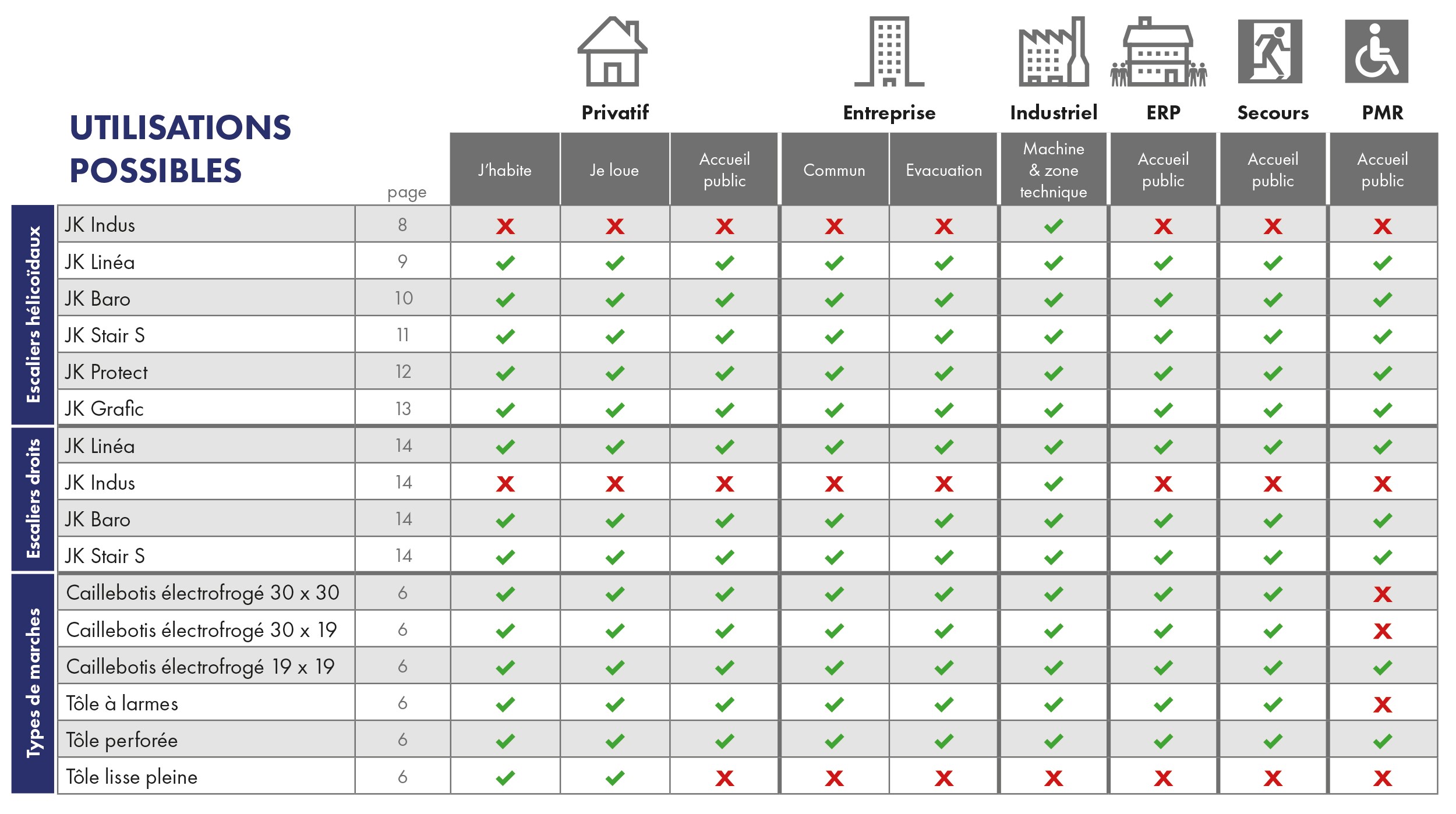

Applications

Lieux d'intégration et applications possibles.


Voici quelques exemples et les recommandations techniques:

Espaces privatifs : hauteur de marche < 200 mm
Installations industrielles :
hauteur de marche < 180 mm
Environnements de sécurité (application obligatoire des dispositions du Code travail) : hauteur de marche < 160 mm
Issues de secours : hauteur de marche < 170 mm
Établissements Recevant du Public (ERP) : hauteur de marche < 170 mm
Dispositifs pour personnes à mobilité réduite (PMR) : hauteur de marche < 160 mm

Principe de fabrication

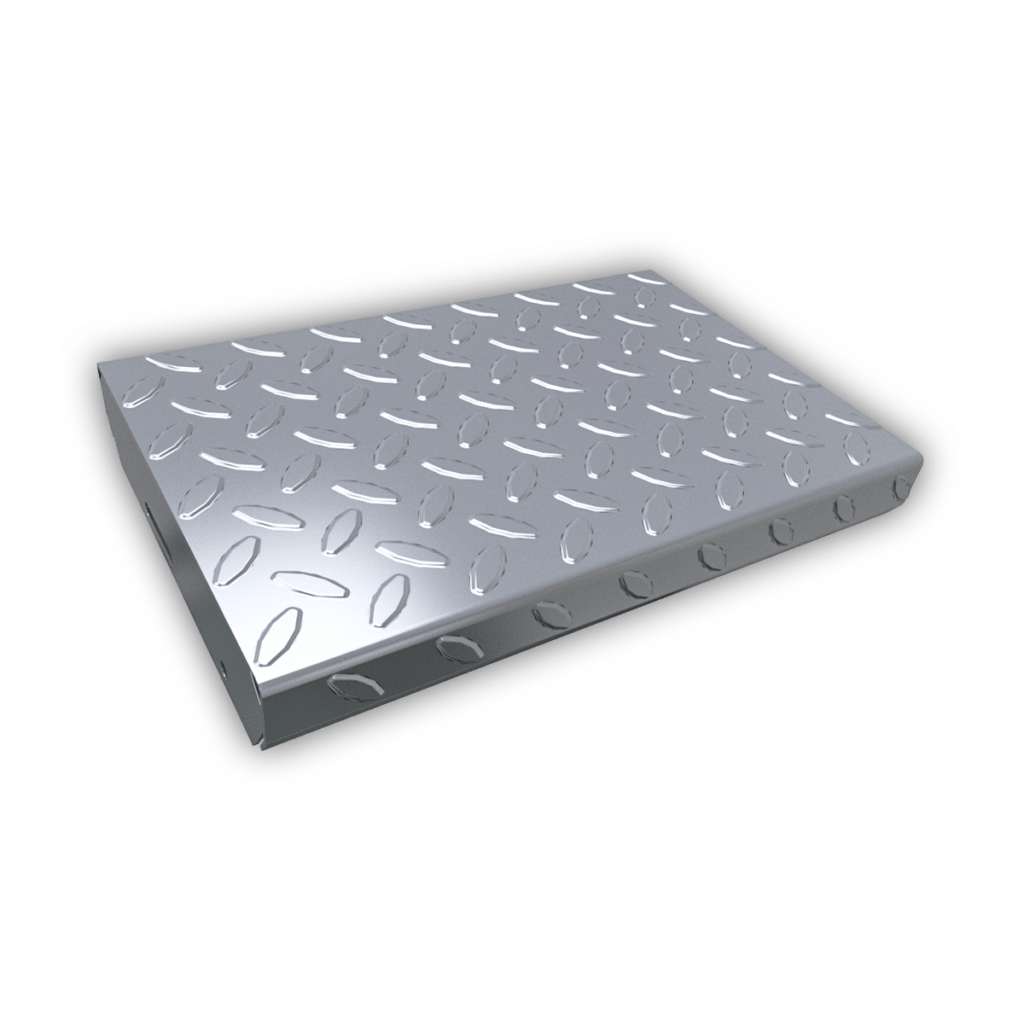

Les escaliers hélicoïdaux JK Technic sont composés de marches avec manchon, fabriquées en caillebotis électroforgé ou en tôle à larme. La maille ainsi que la hauteur des barreaux porteurs sont définies en fonction de la largeur effective de la marche et de la charge à reprendre. Les marches sont ensuite vissées sur le mât.

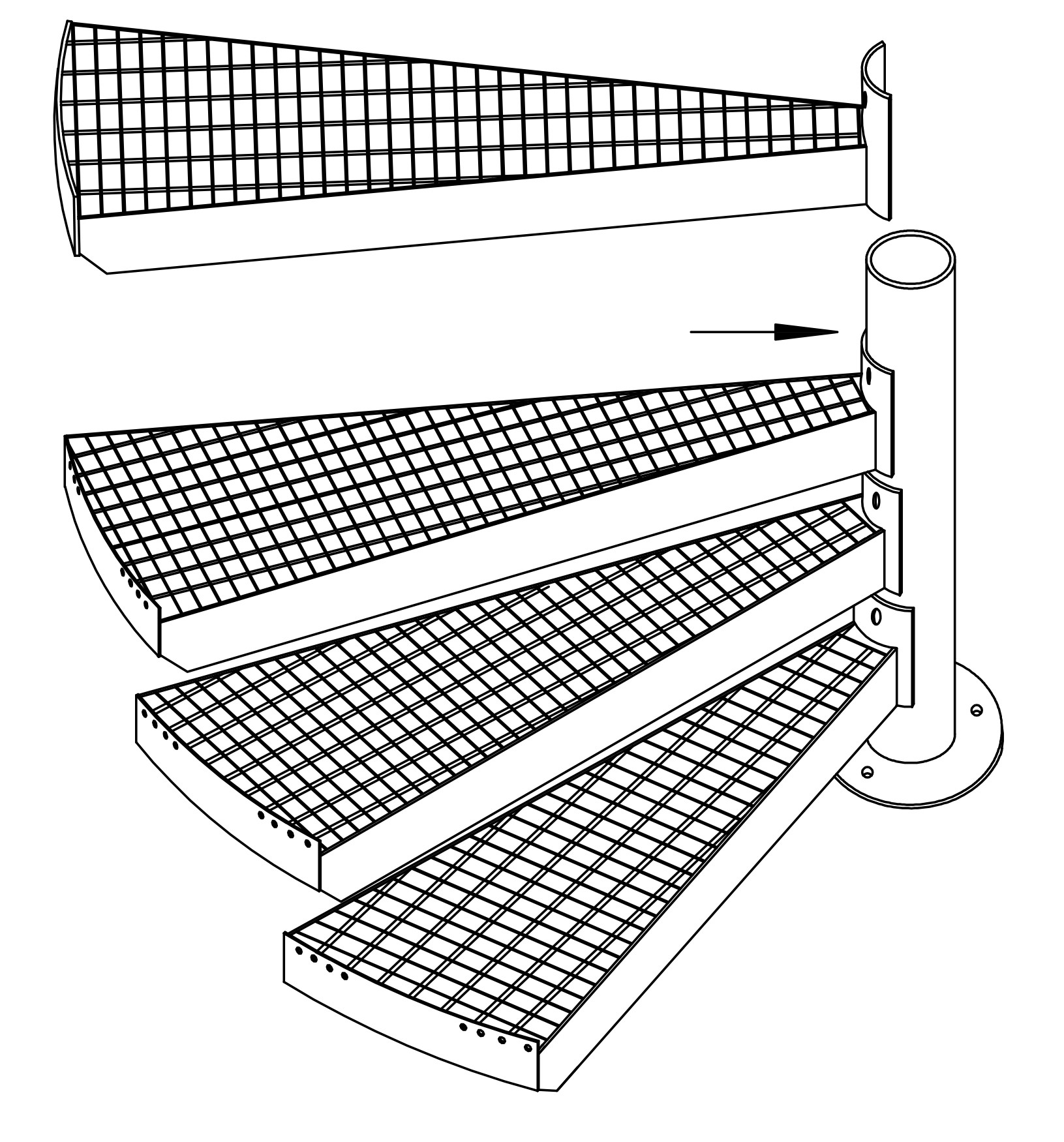

Principe de vissage des marches

Matières

  • Acier brut
  • Acier galvanisé

Finitions

Possibilité de crantage des barres porteuses des marches électroforgées pour une sécurité antidérapante optimale.
