Toutes nos références de Caillebotis en stock

JK Technic met en permanence à votre disposition 200 000 m² de caillebotis et autres produits dérivés, répartis sur une surface de stockage de 30 000 m².

La conception optimisée de notre plateforme assure la circulation fluide des transports et garantit un enlèvement rapide des marchandises.

Panneaux pressés galvanisés

Panneaux bordés
Maille 30 x 30
BP	Dimensions en mm¹	Passage piéton
30 / 2	200 x 1000
	250 x 1000
	300 x 500
	300 x 1000
	400 x 500
	400 x 1000
	500 x 500
	500 x 1000
	600 x 500
	600 x 1000
	700 x 1000
	800 x 500
	800 x 1000
	900 x 1000
	1000 x 500
	1000 x 600
	1000 x 700
	1000 x 800
	1000 x 900
	1000 x 1000
	1000 x 1250
	1000 x 2000
	1100 x 1000
	1200 x 500
	1200 x 600
	1200 x 1000
	1250 x 1000
	1300 x 1000
	2000 x 1000	*
30 / 3	1000 x 1000
	1000 x 1500
	1200 x 1000
	1400 x 1000
	1500 x 500
	1500 x 1000

*nécessite un appui intermédiaire pour reprise de la charge piétonne.

Panneaux bordés
Maille 30 x 30 crantage simple demi-lune
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
30 / 2	600 x 1000
	800 x 1000
	1000 x 1000

Panneaux bordés
Maille 50 x 100
BP	Dimensions en mm¹	Charge lourde
90 / 8	950 x 1000

Panneaux bordés
Maille 30 x 10
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
30 / 2	600 x 1000
	700 x 1000
	800 x 1000
	900 x 1000
	1000 x 600
	1000 x 700
	1000 x 800
	1000 x 900
	1000 x 1000
	1200 x 1000
30 / 3	1500 x 1000

Panneaux bordés
Maille 30 x 19
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
30 / 2	800 x 1000
	1000 x 1000
	1200 x 1000
30 / 3	1500 x 1000

Panneaux bordés
Maille 19 x 19
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
30 / 2	500 x 1000
	800 x 1000
	1000 x 1000
	1200 x 1000
30 / 3	1500 x 1000

Panneaux bordés
Maille 19 x 30 crantage double dent de scie
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
30 / 3	1000 x 1000
30 / 3	1500 x 1000

Panneaux bordés
Maille 30 x 30 crantage double demi-lune
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
30 / 2	500 x 1000
	600 x 1000
	700 x 1000
	800 x 1000
	900 x 1000
	1000 x 1000
	1200 x 1000
30 / 3	1000 x 1000
	1200 x 1000
	1500 x 1000

Disponible sous 10 à 15 jours

Nappes pressées brutes et galvanisées

Nappes non bordées
Brutes
Maille	BP	Dimensions en mm¹
30 x 30	30 / 2	3000 x 994
30 x 30	30 / 3	3000 x 994
30 x 19	30 / 2	3000 x 994
30 x 10	30 / 2	3000 x 994
19 x 19	30 / 2	3000 x 994
19 x 19	40 / 2	3000 x 994

Nappes non bordées
Galvanisées
Maille	BP	Dimensions en mm¹
30 x 30	30 / 2	3000 x 994
30 x 30	30 / 3	3000 x 994
30 x 10	30 / 3	3000 x 994
19 x 19	30 / 2	3000 x 994

Nappes non bordées
Brutes crantage simple demi-lune
Maille	BP	Dimensions en mm¹
30 x 10	30 / 2	3000 x 994
30 x 10	30 / 3	3000 x 994

Nappes non bordées
Brutes crantage double demi-lune
Maille	BP	Dimensions en mm¹
30 x 30	30 / 2	3000 x 994
30 x 30	30 / 3	3000 x 994
19 x 30	30 / 2	3000 x 994

Disponible sous 10 à 15 jours

Marches pressées galvanisées

Marches pressées
Maille 30 x 30
BP	Dimensions en mm¹	Entraxe
25 / 2	500 x 200	120
	500 x 240	120
	600 x 200	120
30 / 2	600 x 230	120
	600 x 240	120
	600 x 260	150
	600 x 270	150
	600 x 305	180
	600 x 330	210
	700 x 200	120
	700 x 230	120
	700 x 240	120
	700 x 260	150
	700 x 270	150
	700 x 305	180
	800 x 200	120
	800 x 230	120
	800 x 240	120
	800 x 260	150
	800 x 270	150
	800 x 305	180
	800 x 330	210
	900 x 230	120
	900 x 240	120
	900 x 260	150
	900 x 270	150
	900 x 305	180
	900 x 330	210
	1000 x 230	120
	1000 x 240	120
	1000 x 260	150
	1000 x 270	150
	1000 x 305	180
30 / 3	800 x 270	150
	1000 x 270	150
	1000 x 305	180
	1200 x 270	150
	1200 x 305	180
35 / 2	900 x 200	120
	900 x 270	150
	1000 x 200	120
	1000 x 240	120
	1000 x 270	150
	1000 x 305	180
40 / 2	1000 x 330	210
	1200 x 200	120
	1200 x 240	120
	1200 x 330	210
	1400 x 330	210
40 / 3	1200 x 270	150
	1200 x 305	180

Marches pressées
Maille 30 x 30 crantage simple
BP	Dimensions en mm¹	Entraxe
35 / 3	1000 x 305	180
40 / 3	1200 x 305	180

Marches pressées
Maille 30 x 30 crantage double demi-lune
BP	Dimensions en mm¹	Entraxe
30 / 2	600 x 240	120
	600 x 270	150
	800 x 270	150
30 / 3	1000 x 270	150
35 / 2	700 x 240	120
	700 x 270	150
	800 x 240	120
40 / 2	900 x 240	120
	900 x 270	150
	1000 x 240	120
	1000 x 270	150
	1200 x 240	120
	1200 x 270	150
40 / 3	1200 x 305	180

Marches pressées
Maille 30 x 19
BP	Dimensions en mm¹	Entraxe
30 / 2	800 x 270	150
	800 x 330	210
	900 x 330	210
	1000 x 330	210
40 / 2	900 x 330	210
40 / 2	1200 x 330	210
40 / 3	1400 x 330	210

Marches pressées
Maille 19 x 19
BP	Dimensions en mm¹	Entraxe
30 / 2	600 x 330	210
	700 x 330	210
	800 x 330	210
	900 x 330	210
	1000 x 330	210
	1000 x 350	240
35 / 2	1200 x 330	210
40 / 2	1000 x 330	210
40 / 2	1200 x 350	240
50 / 2	1400 x 330	210

Marches pressées
Maille 30 x 10
BP	Dimensions en mm¹	Entraxe
25 / 2	600 x 240	120
25 / 2	600 x 270	150
30 / 2	600 x 270	150
	700 x 240	120
	700 x 270	150
	800 x 240	120
	800 x 270	150
30 / 3	1000 x 305	180
35 / 2	900 x 240	120
	900 x 270	150
	1000 x 240	120
	1000 x 270	150
	1000 x 305	180
40 / 2	1200 x 240	120
40 / 2	1200 x 270	150
40 / 3	1200 x 270	150
40 / 3	1200 x 305	180

Marches pressées
Maille 30 x 10 crantage simple demi-lune
BP	Dimensions en mm¹	Entraxe
30 / 2	800 x 240	120
30 / 3	1000 x 270	150
30 / 3	1000 x 305	180
35 / 2	1000 x 270	150
40 / 3	1200 x 305	180
40 / 3	1250 x 305	180

Marches pressées
Maille 19 x 30 crantage double dent de scie
BP	Dimensions en mm¹	Entraxe
30 / 3	800 x 300	180

Nez de marche
Finition	Dimensions en mm
Brut	3 000
Brut	6 000

Marches pressées
Maille 30 x 30 crantage simple + nez 70 mm
BP	Dimensions en mm¹	Entraxe
30 / 2	800 x 270	150
35 / 2	900 x 270	150
35 / 2	1000 x 305	180
40 / 3	1200 x 305	180

Disponible sous 10 à 15 jours

⁽¹⁾ La première cote indiquée représente le sens porteur

Nappes, panneaux et marches pressés inox

Panneaux pressés bordés
Inox 304 DKP maille 30 x 30
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
30 / 2	500 x 1000
	800 x 1000
	1000 x 1000

Panneaux pressés bordés
Inox 304 DKP maille 30 x 19
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
30 / 2	1000 x 1000

Panneaux pressés bordés
Inox 304 DKP maille 19 x 19
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
30 / 2	1000 x 1000

Nappes pressées non bordées
Inox 304 brut
Maille	BP	Dimensions en mm¹
30 x 30	30 / 2	3000 x 994
30 x 19	30 / 2	3000 x 994

Marches pressées
Inox 304 DKP maille 30 x 30
BP	Dimensions en mm¹	Entraxe
30 / 2	800 x 300	180
30 / 2	1000 x 300	180

schéma entraxe de perçage pour marche en caillebotis pour programme de stock

⁽¹⁾ La première cote indiquée représente le sens porteur

Panneaux pressés aluminium

Panneaux bordés
Maille 30 x 30
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
40 / 2	1000 x 1000

Panneaux bordés
Maille 30 x 19
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
40 / 2	1000 x 1000

Panneaux bordés
Maille 19 x 19
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
40 / 2	1000 x 1000

⁽¹⁾ La première cote indiquée représente le sens porteur

Panneaux et marches électroforgés

Panneaux électroforgés bordés
Maille 30 x 30
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
30 / 2	500 x 1000
	600 x 1000
	700 x 1000
	800 x 1000
	900 x 1000
	1000 x 1000
	1200 x 1000
	2000 x 1000
30 / 3	1500 x 1000

Panneaux électroforgés bordés
Maille 30 x 19
BP	Dimensions en mm¹	Passage piéton	Véhicule léger
30 / 2	2000 x 1000

Marches électroforgées
Maille 30 x 30
BP	Dimensions en mm¹	Entraxe
30 / 2	600 x 230	120
	600 x 240	120
	700 x 230	120
	700 x 240	120
	800 x 230	120
	800 x 240	120
	800 x 260	150
	800 x 330	210
	900 x 230	120
	900 x 240	120
	900 x 305	180
	900 x 330	210
	1000 x 230	120
	1000 x 240	120
	1000 x 260	150
30 / 3	1000 x 270	150
30 / 3	1000 x 305	180
40 / 3	1200 x 270	150
40 / 3	1200 x 305	180

Marches électroforgées
Maille 30 x 19
BP	Dimensions en mm¹	Entraxe
30 / 2	600 x 260	150
	700 x 230	120
	800 x 230	120
	800 x 240	120
	800 x 260	150
	800 x 270	150
	900 x 230	120
	900 x 330	210
	1000 x 230	120
	1000 x 240	120
	1000 x 260	150

Nappes et 1/2 nappes électroforgées

Maille 30 x 30
BP	Dimensions en mm¹	Galvanisées	Brutes
25 / 2	3050 x 1000		•
25 / 2	6100 x 1000	•	•
30 / 2	3050 x 1000	•	•
30 / 2	6100 x 1000	•	•
30 / 3	3050 x 1000	•
30 / 3	6100 x 1000	•	•
40 / 2	6100 x 1000	•
40 / 3	6100 x 1000	•	•

Maille 19 x 40
BP	Dimensions en mm¹	Galvanisées	Brutes
25 / 2	3050 x 1000		•
30 / 2	6100 x 1000	•	•
30 / 3	3050 x 1000	•
30 / 3	6100 x 1000	•	•

Maille 19 x 19
BP	Dimensions en mm¹	Galvanisées	Brutes
30 / 2	3050 x 1000	•	•
30 / 2	6100 x 1000	•	•

Maille 30 x 40
BP	Dimensions en mm¹	Galvanisées	Brutes
30 / 3	3050 x 1000	•
30 / 3	6100 x 1000	•

Maille 30 x 19
BP	Dimensions en mm¹	Galvanisées	Brutes
30 / 2	3050 x 1000	•	•
30 / 2	6100 x 1000	•	•
30 / 3	6100 x 1000	•	•

Nappes électroforgées galvanisées

Nappes électroforgées galvanisées
Crantage demi-lune
Maille	BP	Dimensions en mm¹
30 x 100	25 / 5	6100 x 1000
30 x 100	30 / 5	6100 x 1000

⁽¹⁾ La première cote indiquée représente le sens porteur

Caillebotis polyester

Nappes polyester résine isophtalique
Gris RAL 7035
Hauteur en mm	Maille	Dimensions en mm	Silicée	Concave
20	19 x 19	1000 x 2026	•
	19 x 19	1000 x 3055	•
	19 x 19	1220 x 3055	•
25	19 x 19	198 x 2026	•
	19 x 19	198 x 3055	•
	19 x 19	312 x 2026	•
	19 x 19	312 x 3055	•
	19 x 19	1000 x 2026	•
	19 x 19	1000 x 3055	•
	19 x 19	1220 x 3055	•
30	19 x 19	1000 x 2026	•	•
	19 x 19	1000 x 3055	•	•
	19 x 19	1220 x 3055	•	•
38	19 x 19	1000 x 2026	•
38	19 x 19	1220 x 3055	•
30	38 x 38	1000 x 2026	•	•
	38 x 38	1000 x 3055	•	•
	38 x 38	1220 x 3055	•	•
38	38 x 38	1000 x 2026	•
38	38 x 38	1000 x 3055	•
30	26 x 26	1000 x 3075	•
50	50 x 50	1220 x 3055		•

Nappes polyester résine isophtalique
Vert RAL 6010
Hauteur en mm	Maille	Dimensions en mm	Silicée	Concave
30	19 x 19	1000 x 2026	•	•
	19 x 19	1000 x 3055	•	•
	19 x 19	1220 x 3055	•	•
38	19 x 19	1000 x 3055	•
30	38 x 38	1000 x 2026	•	•
	38 x 38	1000 x 3055	•	•
	38 x 38	1220 x 3055	•	•
38	38 x 38	1000 x 2026	•	•
	38 x 38	1000 x 3055	•
	38 x 38	1220 x 3055	•
30	26 x 26	1000 x 3075	•

Nappes polyester résine isophtalique
Beige RAL 1001
Hauteur en mm	Maille	Dimensions en mm	Silicée
20	19 x 19	1000 x 2026	•
20	19 x 19	1000 x 3055	•
25	19 x 19	1000 x 2026	•
	19 x 19	1000 x 3055	•
	19 x 19	1220 x 3055	•
30	19 x 19	1000 x 2026	•
30	19 x 19	1000 x 3055	•

Nappes polyester résine isophtalique
Anthracite RAL 7012
Hauteur en mm	Maille	Dimensions en mm	Silicée
25	19 x 19	1000 x 2026	•
	19 x 19	1000 x 3055	•
	19 x 19	1220 x 3055	•

Nappes polyester résine vinylester
Orange RAL 2002
Hauteur en mm	Maille	Dimensions en mm	Silicée	Concave
30	19 x 19	1000 x 2026	•
30	38 x 38	1000 x 2026	•

Caillebotis polyester avec surface pleine silicée
Coloris	Hauteur en mm	Maille	Dimensions en mm	Silicée	Concave
Gris RAL 7035	30 + 3	38 x 38	1000 x 3055	•
Vert RAL 6010	30 + 3	38 x 38	1000 x 3055	•

Marches polyester

Marches polyester avec nez silicé
Gris RAL 7035
Hauteur en mm	Maille	Dimensions en mm	Concave
38	38 x 38	800 x 275	•
	38 x 38	1000 x 275	•
	38 x 38	1000 x 350	•
	19 x 19	800 x 275	•
	19 x 19	1000 x 275	•
	19 x 19	1000 x 350	•

Marches polyester avec nez silicé
Vert RAL 6010
Hauteur en mm	Maille	Dimensions en mm	Concave
38	38 x 38	800 x 275	•
	38 x 38	1000 x 275	•
	38 x 38	1000 x 350	•
	19 x 19	800 x 275	•
	19 x 19	1000 x 275	•
	19 x 19	1000 x 350	•

illustration marches polyester programme de stock

Caillebotis polyester avec cornière intégrée

Caillebotis polyester avec cornière intégrée
Gris RAL 7035
Hauteur en mm	Maille	Dimensions en mm	Silicée
25	19 x 19	203 x 2026	•
	19 x 19	203 x 3055	•
	19 x 19	261 x 2026	•
	19 x 19	261 x 3055	•
	19 x 19	317 x 2026	•
	19 x 19	317 x 3055	•

picto et photo seuil de porte pmr pour programme de stock polyester

Profilés polyester

	Dimensions en mm*	Longueur en mm	Gris RAL 7035	Anthracite RAL 7012	Beige RAL 1001	Jaune RAL 1003	Vert RAL 6010
Profilé H	200 x 200 x 12	6000	•
Profilé I	150 x 100 x 8	3000	•
Profilés U	150 x 50 x 9	6000	•
Profilés U	60 x 50 x 5	6000	•
Cornières	75 x 75 x 9	6000	•
	50 x 50 x 6	3000	•
	30 x 30 x 5	3000	•		•
Cornières biseautées	25 x 50 x 5	3000	•	•	•
Cornières silicées	30 x 30 x 3	3000	•			•	•
Tube carré	50 x 50 x 5	6000	•

* Pour les dimensions exactes, nous contacter.

Garde-corps polyester

Éléments pour garde-corps
Gris RAL 7035
	Dimensions en mm	Longueur en mm
Main courante	l 58 x h 62	6000
Sous-lisse	Ø int. 22 - Ø ext. 32	6000
Plinthe	l 100	6000
Poteau carré	l 50 x h 50 - épais. 7,5	6000
Base sol	L 153 x l 126 x h 133
Embase murale	L 170 x l 60 x h 120
Raccord coudé 90° pour main courante	L 150 x 150 x l 49 x h 40
Raccord coudé 90° pour sous-lisse	L 105 x 105 x Ø int. 21,7 - Ø ext. 30
Raccord articulé pour main courante	L 50 x l 50 x h 143
Raccord pour plinthe	L 100 x l 50 x h 50 x épais. 6
Bouchon pour main courante	L 6 x l 60 x h 63
Bouchon pour sous-lisse	L 14 x Ø int. 22 - Ø ext. 35

Caillebotis caoutchouc

JK GUM
TOP
Hauteur en mm	Dimensions en mm
22	500 x 1000
	800 x 1200
	1000 x 1500

JK GUM
OCTA
Hauteur en mm	Dimensions en mm
22	1000 x 1500

JK GUM
ACCESS
Hauteur en mm	Dimensions en mm
10	Rouleau 1000 x 10000
10	1200 x 1830
22	1000 x 1484

JK GUM
HONEY ANTI-FATIGUE
Hauteur en mm	Dimensions en mm
14	910 x 1510

JK GUM
HONEY ANTI-FATIGUE Nitrile
Hauteur en mm	Dimensions en mm
14	910 x 1510

JK GUM
SLIC ANTI-FATIGUE
Hauteur en mm	Dimensions en mm
14	910 x 910

JK GUM
BUB ANTI-FATIGUE
Hauteur en mm	Dimensions en mm
14	900 x 1200
14	915 x 1525

JK GUM
SPORTS
Hauteur en mm	Dimensions en mm
16	910 x 910
28	910 x 910

JK GUM
BARN (version 1)
Hauteur en mm	Dimensions en mm
17	1220 x 1830

JK GUM
BARN (version 2)
Hauteur en mm	Dimensions en mm
25	1140 x 1830

JK GUM
CLEAN (version 1)
Hauteur en mm	Dimensions en mm
28 (bordure)	400 x 800

JK GUM
CLEAN (version 2)
Hauteur en mm	Dimensions en mm
28 (bordure)	400 x 800

Grilles de sécurité

Grilles de sécurité

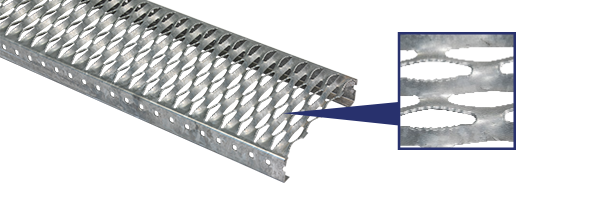

PS-CRANT
Longueur en mm	Largeur en mm	Hauteur/épaisseur en mm	Galvanisées	Brutes	Inox	Aluminium
4020	120	50 / 2	•
	180	50 / 2	•
	240	50 / 2	•	•	•
	240	50 / 2,5				•
	300	50 / 2	•	•	•
	300	50 / 2,5				•
	360	50 / 2	•
	480	50 / 2	•

grille de sécurité avec empreinte pour programme de stock ps crant

Grilles de sécurité

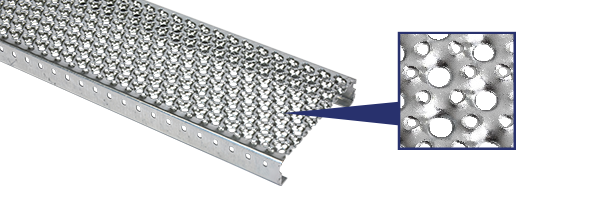

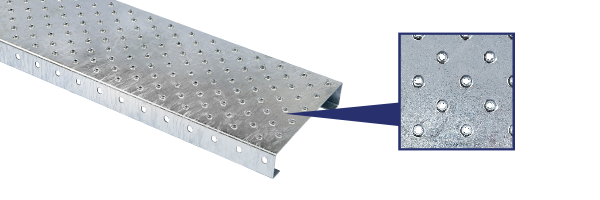

PS-PERF
Longueur en mm	Largeur en mm	Hauteur/épaisseur en mm	Galvanisées	Brutes	Inox	Aluminium
4020	200	50 / 2	•	•
	250	50 / 2	•	•	•
	250	50 / 2,5				•
	300	50 / 2	•	•	•
	300	50 / 2,5				•

grille de sécurité avec empreinte pour programme de stock ps perf

Grilles de sécurité

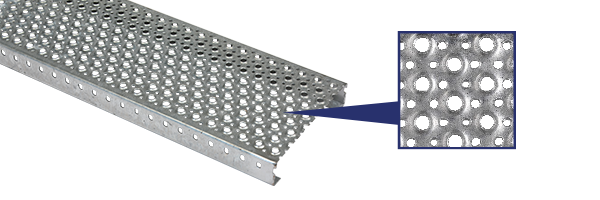

PS-OFF
Longueur en mm	Largeur en mm	Hauteur/épaisseur en mm	Galvanisées	Brutes
4020	300	50 / 2	•

grille de sécurité avec empreinte pour programme de stock ps off

Grilles de sécurité

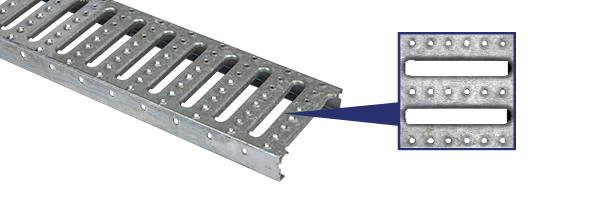

PS-OVA
Longueur en mm	Largeur en mm	Hauteur/épaisseur en mm	Galvanisées
4020	200	50 / 2	•
	250	50 / 2	•
	300	50 / 2	•

grille de sécurité avec empreinte pour programme de stock ps ova

Grilles de sécurité

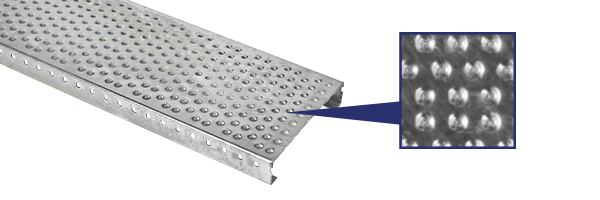

PS-FERM
Longueur en mm	Largeur en mm	Hauteur/épaisseur en mm	Galvanisées	Brutes
4020	250	50 / 2	•
4020	300	50 / 2	•

grille de sécurité avec empreinte pour programme de stock ps ferm

Grilles de sécurité

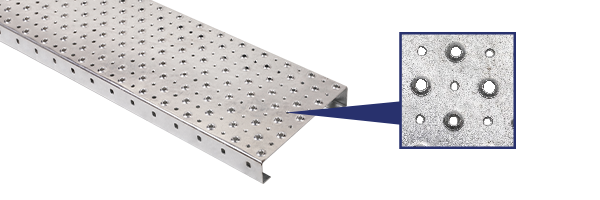

PS-PMR
Longueur en mm	Largeur en mm	Hauteur/épaisseur en mm	Galvanisées	Brutes
3996	200	50 / 2	•	•
	250	50 / 2	•	•
	300	50 / 2	•	•
	300	75 / 2	•

grille de sécurité ps pmr

Grilles de sécurité
PS-PMR avec nez de marche galvanisé
Longueur en mm	Largeur en mm	Hauteur/épaisseur en mm	Galvanisées	Brutes
3996	330	50 / 2	•
4200	330	75 / 2	•

grille de sécurité ps pmr avec nez galvanisé

Marches de sécurité

Marches de sécurité
PS-CRANT
Longueur en mm	Largeur en mm	Hauteur/épaisseur en mm	Galvanisées
800	300	50 / 2	•
1000	300	50 / 2	•
1200	300	50 / 2	•

Marches de sécurité
PS-PERF
Longueur en mm	Largeur en mm	Hauteur/épaisseur en mm	Galvanisées
800	300	50 / 2	•
1000	300	50 / 2	•
1200	300	50 / 2	•

Marches de sécurité - Avec nez de marche galvanisé
PS-PMR
Longueur en mm	Largeur en mm	Hauteur/épaisseur en mm	Galvanisées
800	330	50 / 2	•
900	330	50 / 2	•
1000	330	50 / 2	•
1200	330	50 / 2,5	•
1400	330	75 / 2	•

marche en grille de sécurité ps pmr avec nez galvanisé

KIT – SUPPORTS PS-PMR

Kit pour grilles de sécurité PS-PMR
En largeur 330 mm

2 équerres : gauche et droite.
Kit visserie : 4 vis M6 ISO 7380 + 4 rondelles éventail + 4 écrous ISO 4032

Grilles de sécurité
PS-PMR
Longueur en mm	Largeur en mm	Hauteur/épaisseur en mm	Longueur maxi de marchés préconisée
3996	330	50 / 2	1100 mm
4200	330	75 / 2	1600 mm

Échelons

Échelons
à 1 rangée de perforations
Longueur en mm	Largeur en mm	Galvanisés	Bruts	Inox
2000	25		•	•

Échelons
à 2 rangées de perforations
Longueur en mm	Largeur en mm	Galvanisés	Bruts
2000	50		•

Rayonnage

4 dimensions* de caillebotis pressé galvanisé en stock selon la charge avec un coefficient de sécurité de 1.5 et un passage air/eau conforme APSAD (code des assurances) de 90% minimum

Modèle S235JR suivant Norme EN 10025
Galvanisation suivant Norme EN ISO 1461
Tolérances suivant RAL GZ 638

Longueur en mm	Charge légère "JK RAYO LÉGER"	Charge mi-lourde "JK RAYO MI-LOURD"	Charge mi-lourde "JK RAYO MI-LOURD+"	Charge lourde "JK RAYO LOURD"
Dimension*	995 x 890	995 x 890	995 x 890	995 x 890
Maille	100 x 60	100 x 60	90 x 60	60 x 100
BP	25 x 2	35 x 2	40 x 2	40 x 2
Passage air/eau	95%	95%	94,8%	95%
Charge admissible	265 daN/m² soit 236 daN/pnx	525 daN/m² soit 467 daN/pnx	840 daN/m² soit 747 daN/pnx	1070 daN/m² soit 952 daN/pnx

* La première cote indiquée représente le sens porteur

Attaches de fixation et accessoires

Fixation acier
Attaches pour caillebotis acier	Pour maille
Attache de fixation galvanisée standard avec cavalier	19 x 19
	30 x 10
	30 x 19
	30 x 30
	40 x 19
Attache de fixation galvanisée standard avec rondelle	30 x 30
Attache universelle galvanisée	30 x 30 minimum
Attache de fixation double galvanisée avec cavalier	19 x 19
Attache de fixation double galvanisée avec cavalier	30 x 30
Cavalier supérieur galvanisé	19 x 19
	30 x 10
	30 x 19
	30 x 30
	40 x 19
	40 x 40
Crochet universel galvanisé	30 x 30 minimum
Attache de fixation inox standard avec cavalier	19 x 19
Attache de fixation inox standard avec cavalier	30 x 30
Cavalier supérieur inox	19 x 19
Cavalier supérieur inox	30 x 30


Pieds réglables	Épaisseur insert en mm	Dimensions insert en mm	Hauteur pied en mm
Pour caillebotis acier (maille 19 x 19)	20	25 x 25	40 ou 70


Attaches de fixation pour grilles de sécurité
Attache type S sans olive pour grilles PS OFF - PS PERF
Attache type S sans olive pour grilles PS PMR
Olive polyester pour grilles PS-CRANT

Fixation polyester
Attaches pour caillebotis polyester	Pour maille
Attache de fixation complète galvanisée avec cavalier	38 x 38
Attache de fixation complète galvanisée avec cavalier	19 x 19
Attache de fixation complète inox avec cavalier	38 x 38
Attache de fixation complète inox avec rondelle	19 x 19
Cavalier supérieur inox	38 x 38
